閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN50~100mm
公稱壓力	PN16、PN25
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)、合金鋼密封
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

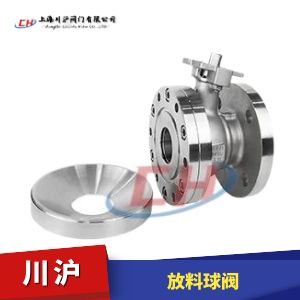

放料球閥型號：FQ41F/FQ41H

放料球閥罐底放料使用，閥門采用球閥，輸出軸采用歪脖子結構，可以延長支架，方便驅動裝置的安裝。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
放料球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動放料球閥（開關型和調節型控制信號4-20mA）和氣動放料球閥（開關型和調節型控制信號4-20mA）

放料球閥零部件參數

序號 Number	零件名稱 Name	材質 Material
1	閥體 valve body	A351 CF8M	A351 CF8
2	內六角螺栓 Hexagon socket head bolt	A1932H	A1932H
3	圓弧(焊接)閥蓋 ?Arc(Welded) Bonnet	F316	F304
4	密封線 sealing line	PTFE/PPL	PTFE/PPL
5	閥蓋 cap	F316	F304
6	密封圈 sealing ring	PTFE/PPL	PTFE/PPL
7	球體 sphere	F316	F304
8	閥桿 stem	F316	F304
9	止推墊 thrust pad	PTFE/PPL	PTFE/PPL
10	O型圈 O-ring	VITON	VITON
11	填料 filler	PTFE/PPL	PTFE/PPL
12	壓蓋 gland	A351 CF8	A351 CF8
13	六角頭螺栓 Hexagon head bolts	A1932H	A1932H
14	螺母 nut	A194-8	A194-8

放料球閥結構圖

放料球閥安裝尺寸

DN	L	D	D1	D2	C	t	N- φz	T	E	R	A	B	H	H1	K*K
50	140	165	125	100	20	2	4- φ18	19.5	160	150	70	50	112	15	14
65	160	185	145	120	20	2	4- φ18	23.5	178	150	102	70	130	18	17
80	175	200	160	135	20	2	8- φ18	26.5	195	160	102	70	140	18	17
100	215	220	180	155	22	2	8- φ18	29.5	230	185	125	102	155	23	22
125	245	250	210	188	22	3	8- φ18	32	276	300	125	102	186	23	22
150	325	285	240	212	24	3	8-22	35	327	350	125	102	208	28	27
